工业级军用无线PDA及其参考设计

目标市场

掌上电脑、移动电话、PDA制造商；以及所有其他用于住宅，汽车和企业环境的设备的市场。

产品与服务

• 军用PDA参考设计
• BTE：为嵌入式系统所提供的系列蓝牙通讯软件
• BTW：为视窗操作系统所提供的系列蓝牙通讯软件
• BTW-CE：为视窗CE操作系统所提供的系列蓝牙通讯软件
• 无线耳机方案
• 无线CF卡方案
• 无线USB卡方案
• 无线连接方案参考设计
• 网络接入点参考设计
• 开发包：基于视窗98 SE/Me/2000/CE操作系统、Palm-OS和嵌入式PPSM、Linux等操作系统平台的系列蓝牙软件及硬件。

军用电台智能遥控手持设计

实 现 功 能

智能遥控手持具有无线近距离遥控及有线一公里遥控功能。可以完成对电台的全面板遥控，进行语音通讯，命令接受，信息发送和控制。无线方式采用蓝牙技术，有效距离最远达10m，有线方式是采用半双工方式实现1公里双绞线的有线连接。

具体功能包括：

电台配置、控制 液晶屏显示 触摸屏手写中英文输入 键盘拼音中英文输入 固定短信 手写短信 语音通信 安全认证 电源管理 时间管理 远程配置 自销毁

软 件 体 系

操作系统可采用PPSM和嵌入式Linux。

无线通讯的蓝牙软件部分包括协议栈、Profile和应用程序开发

包括：HCI，L2CAP，RFCOMM，SDP，TCS等协议栈单元，GP、SDP、Dialup等Profile。协议可根据用户需求定制更改。

• Bluetooth Module
• UART
• USB
• PCI
• HCI Transport
• L2CAP
• SDP
• RFCOMM
• SDP API RFCOMM API L2CAP API HCI API

军用无线PDA设计 项 目 概 述

随着现代高科技局部战争的电子化和信息化，功能多样而又精巧是实用的掌上型智能信息设备（军用PDA）日益受到军方的重视。由于军用PDA能够将卫星定位、无线通讯、图像摄取传送等多种功能集于一体，对于高科技战争中各个作战单元至关重要。在最近的数次局部战争中，美国大兵的行囊里已经装备了这一信息化设备。

工业级军用PDA已经由水清木华及其合作伙伴推出。该伙伴从2001年起投入了大量人力、物力开发军用PDA产品，并与2002年年初制作出了产品原型样机。该产品也适用于其他行业在各种复杂条件下的手持设备应用。

功 能 特 点

1． 蓝牙功能

单兵PDA采用蓝牙技术作为短距离通信解决方案，分队及单兵之间可以完成短距离通信及本地电台的通信，并能够传送话音或CCD采集的图像信号，也可依据相应的技术规范，改成其它类型的短距离通信方式。

2． GIS（地理信息系统）功能

根据任务需要，可以将特定的军用电子地图嵌入到PDA中，能够缩放、旋转和拖动，并能够以此为平台随时为作战分队或单兵提供精确地理位置图及将自己位置上传指挥所和相邻作战单元。

3． GPS卫星定位功能

配合军用地图，GPS技术能够让各作战个体精确地确定自己地方位信息，为特殊地形下的部队集结或特定目的的进行保证。依据相应的技术规范，单兵战术PDA也可以改成其他不同类型的卫星定位方式。

4． 远距离无线通信功能

无线通信功能使各个作战单元相互联络成为可能，并与指挥中心保持联络。无线通信采用加密GSM或CDMA技术，也可依据相应的技术规范，改成其他类型的通信方式。

5． CCD图像采集功能

通过CCD摄像头可以获取现场图像，并能进行压缩和传输。在特定的场合下，如侦察、蹲守、集结等，借助军用无线PDA的CCD图像摄取功能，有助于完成军事目的。

6． 其他功能

单兵无线PDA也具有商务通等通用PDA的功能，如日常记事、电子字典、上网、收发邮件、短信息功能等。

系 统 组 成

军用（单兵）无线PDA由硬件和软件两个部分组成。

1． 军用战术分队（单兵）PDA硬件平台 军用无线PDA为了便于裁剪和进行功能扩充，在硬件方面方案采用了模块化结构，积木式扩充方式。 该PDA硬件由五个功能性模块构成：主控CPU模块、GPS和蓝牙模块、LCD触摸屏模块、CCD模块、电源通信模块。 主控CPU模块采用66MHZ高速ARM7处理器，16M内存，4MFLASH存储器，超常规串口配置（可达6路，最高速度460Kbps）。 通信电路、GSM模块和蓝牙模块支持HCI, L2CAP协议，可进行数据收发和UART连接。 内置锂电池供电系统，可充电，连续工作10小时，待机1周。

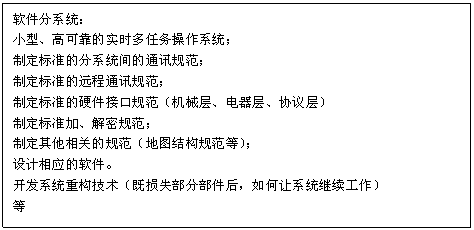

2． 军用无线PDA软件平台

军用无线PDA软件平台包括底层软件平台和应用软件。

底层软件平台为摩托罗拉PPSM操作系统。系统包括调度内核（KERNEL）,图形软件包（GRAFIX），文件系统（FILE）以及TCP/IP软件包等。驱动程序包括触摸屏驱动、键盘驱动、串口驱动、蓝牙驱动、GSM驱动、GPS驱动以及CCD驱动。

应用软件包括电子地图、GPS应用包、蓝牙应用包、电子邮件、数字图像处理包、GSM短信息收发包、记事本、时钟、计算器、通信录、画笔等。

技 术 难 点

军用无线PDA不同于普通民用产品。其特殊的应用场合和高可靠性的要求，涉及多种当前最先进的技术，如嵌入式CPU应用、多任务操作系统PPSM、GIS定位、无线通信、蓝牙技术、CCD技术、图像处理技术等。
