2025年中国乘用车电控悬架行业研究报告
字数:0.0万 页数:400 图表数:0
中文电子版:12000元 中文纸版:9600元 中文(电子+纸)版:12500元
编号:LMM、GX 发布日期:2025-07 附件:

        发布的《2025年中国乘用车电控悬架行业研究报告》,对过往一年内主机厂、供应商在电控悬架领域的相关动态进行梳理,并解析其电控悬架产品的技术特性。

        2023年以来,国内乘用车市场电控悬架装配量稳步提升,以空气悬架为例,2024年,空气悬架装配量突破80万辆,同比增长38%。

        中国乘用车前装电控悬架的发展除了在装配数据量上的表现外,在技术迭代上也有较多亮点,包括双腔空气弹簧的应用、直线电机替换电控减振器、全主动液压电控减振器上车,以及国产车型双腔双阀悬架的首次上车。

01
空气弹簧从单腔向双腔迭代

        双腔空气弹簧有主腔和副腔两个腔体,通过电磁阀控制两个腔体的通断。相比单腔空气弹簧的刚度控制与车身高度调节互相影响,双腔空气弹簧实现了刚度和高度的解耦。双腔空气弹簧相比单腔空气弹簧的主要优势在于:

        1.系统可以拥有两种刚度模式。双腔空气弹簧通过电磁阀控制主、副气室的连通与隔绝,实现刚度多级调节。当副腔开启时,气室容积增大,刚度降低;副腔关闭时,仅主腔工作,刚度升高,两种模式刚度差异在40%~50%。这种设计使车辆可在“舒适模式”与“运动模式”间灵活切换。以理想汽车的双腔空气悬架为例,在中控屏悬架设置内提供了“舒适魔毯”、“运动魔毯”两种驾驶风格供用户选择。

        2.刚度调节速度更快。双腔电磁阀可以在0.1秒内切换气室状态,实现瞬时刚度调整。对比单腔空气弹簧,其响应速度大概在秒级。

        3.刚度调节与车身高度调节解耦。调整悬架软硬时车身高度保持不变。

        双腔空气弹簧更符合新能源汽车对于操控性、舒适性的需求,过往一年内,以小鹏G9、小鹏X9、理想L9等在内的多款新能源车型选择搭载双腔空气弹簧。

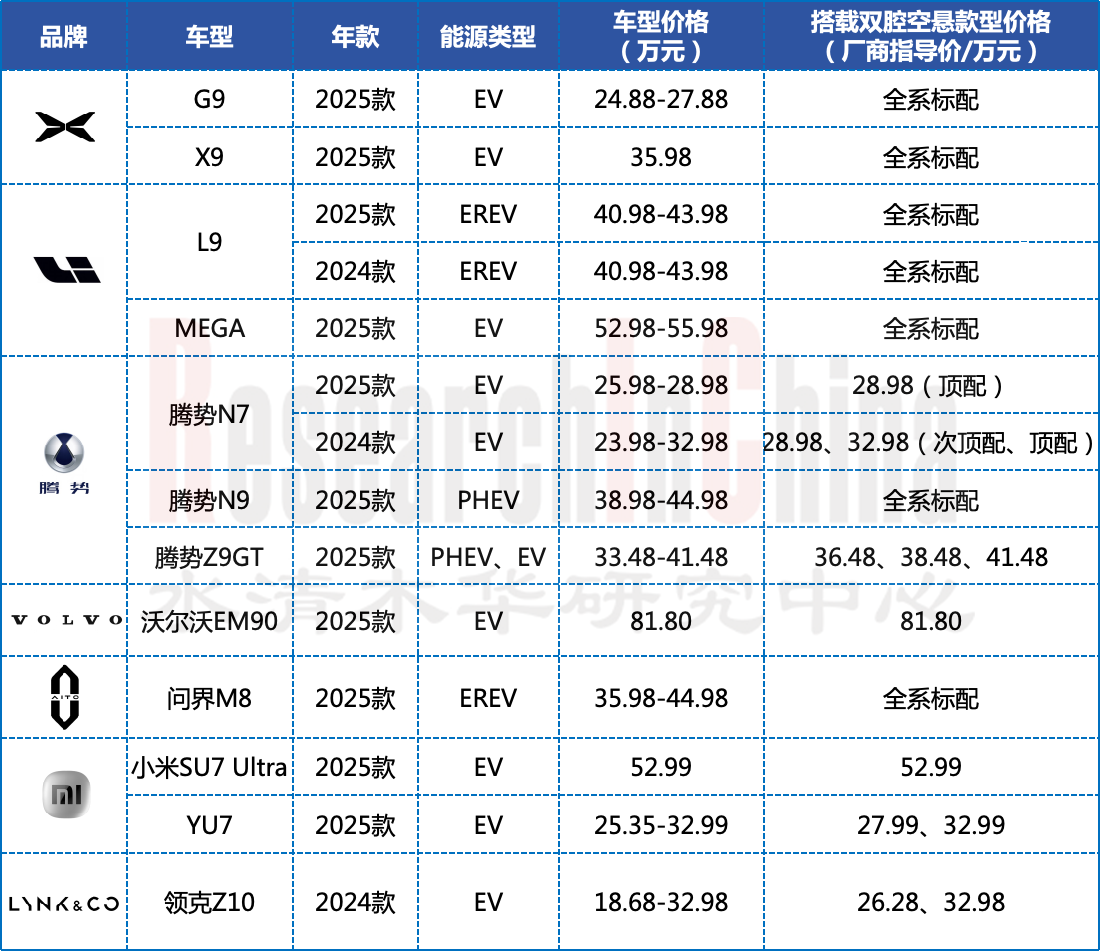

部分中国乘用车双腔空气悬架搭载情况
电控悬架  1.png
来源:佐思汽研《2025年中国乘用车电控悬架行业研究报告》

02
双阀CDC减振器上车自主品牌

        双阀CDC的两个电磁阀分别控制压缩与拉伸时的油液流速,将压缩与拉伸的阻尼调节解耦,响应速度更快且阻尼调节范围更大。传统单阀CDC用一个电磁阀来控制压缩、拉伸阻尼,两者之间相互影响。

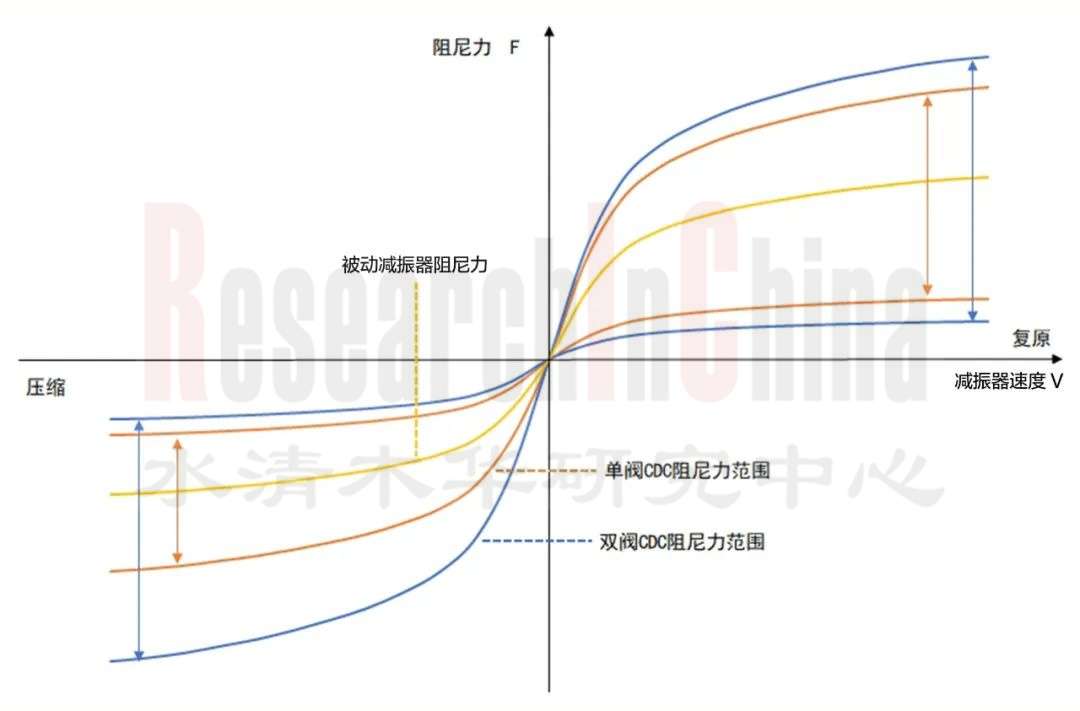

减振器阻尼力控制范围对比
电控悬架 2.jpg
图片来源:知乎博主-理想TOP2

        以焕新版理想L9搭载的双阀减振器为例,从单阀切换到双阀,悬架系统的阻尼力最高提升50%,在保障运动与舒适之外,进一步优化俯仰和侧倾表现。叠加搭配的双腔空气弹簧,焕新版理想L9行驶表现优化如下(对比2024款理想L9双腔单阀悬架):① 起步抬头、刹车点头降低12%;②转弯侧倾降低24%;③ 飞坡车身起伏降低19.5%;焕新版理想L9也是首款采用双阀CDC+双腔空气弹簧悬架组合的量产车型。

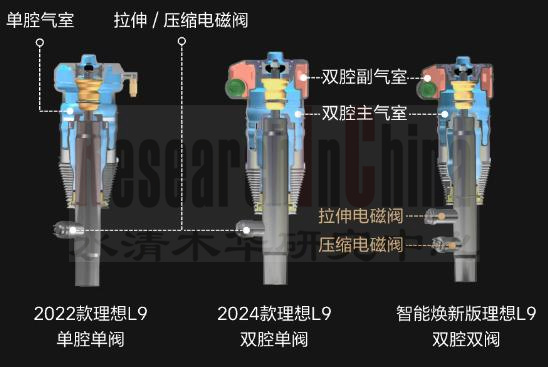

理想L9系列悬架组合对比
电控悬架 3.jpg
来源:理想汽车

        2024年11月,小米发布的“小米智能底盘预研技术”中的全主动悬架同样也是采用了双腔空气弹簧+双阀CDC的组合,据小米公布的信息,该全主动悬架举升力最大超过 44400N,悬架调节幅度最高可达140mm,调节速度达到了空气弹簧的100倍。

03
全主动悬架新玩法

        传统全主动悬架一般是采用一套液压系统搭配空气弹簧,如保时捷的Porsche Active Ride(简称PAR),PAR每个主动悬架液压泵总成中集成了两套液压泵及其控制单元,减速机构,每套系统供一个车轮上的减振器使用,从而实现四轮悬架均可主动独立调节。

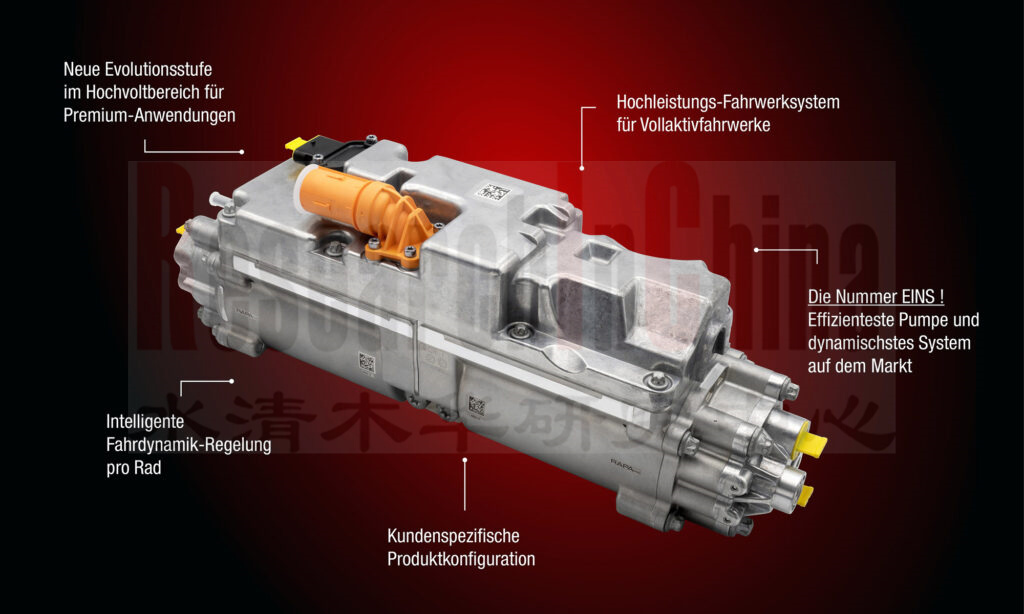

Porsche Active Ride (G3)
电控悬架 4.jpg
图片来源:EHFCV

        2024年12月上市的蔚来ET9同样采用的是液压式全主动悬架,每个减振器高度集成了独立的电动液压泵和无刷直流电机,该产品由蔚来联合Clearmotion联合开发。根据蔚来的实测数据显示,上述全主动悬架的应用,让蔚来ET9在以下几个行驶场景的表现优异:

        1.ET9加速起步以及在80-120km/h多种车速下制动,能做到不点头、不抬头,让车身始终保持几近水平的姿态

        2.时速60km/h,快速驶过不对称连续起伏路面,能有效抑制车身在非对称起伏路大幅摇摆

        3.时速80km/h,驶过落差为30cm的上下坡道。上坡时,全主动悬架施加主动力下拉车头,避免被坡道大幅抬起。同时,后悬架施加主动力抬起车尾保持车身姿态平稳;下坡时,天行全主动悬架施加主动力支撑车身,然后再缓慢释放

        4.时速15km/h,「托举」香槟塔过连续减速带。在连续减速带场景下主动控制悬架行程,让车轮贴合减速带行驶,防止车身左右摇摆

        蔚来ET9全主动悬架在悬架压缩行程,通过液压泵将动能转化为电能,最大可以产生5kW的能量回收。

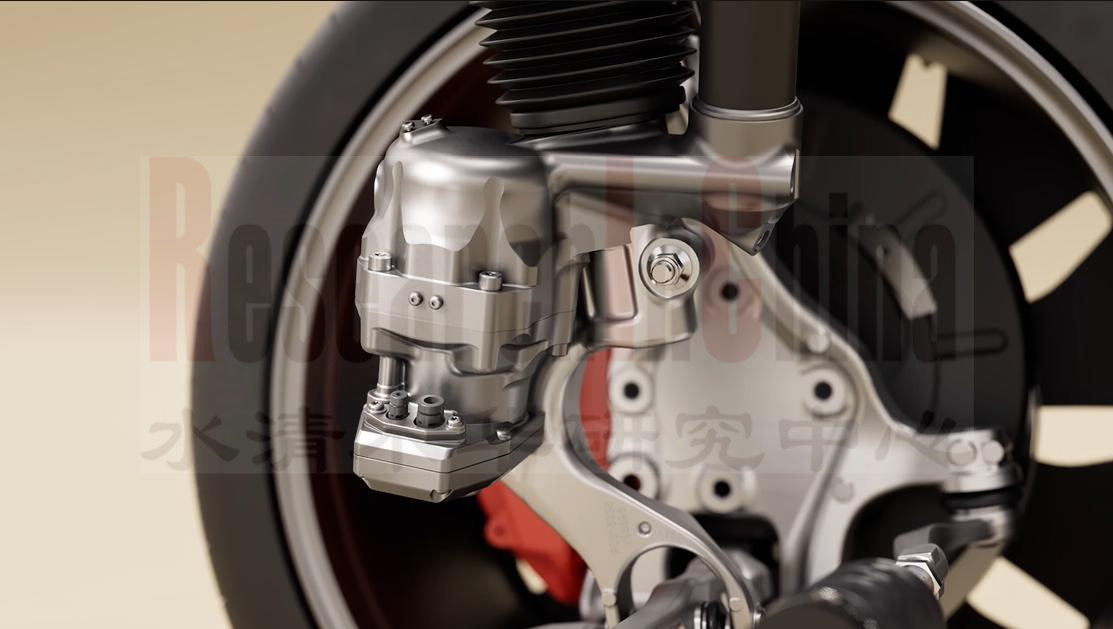

蔚来ET9 全主动悬架
电控悬架 5.jpg
来源:蔚来汽车

        在液压方案之外,比亚迪量产并应用了一套采用电机减振的方案——云辇Z,云辇Z用直线电机替换传统减振器,并搭配空气弹簧。同样由于电机同时具有做功和发电的功能,云辇Z在悬架压缩行程也能实现能量回收。

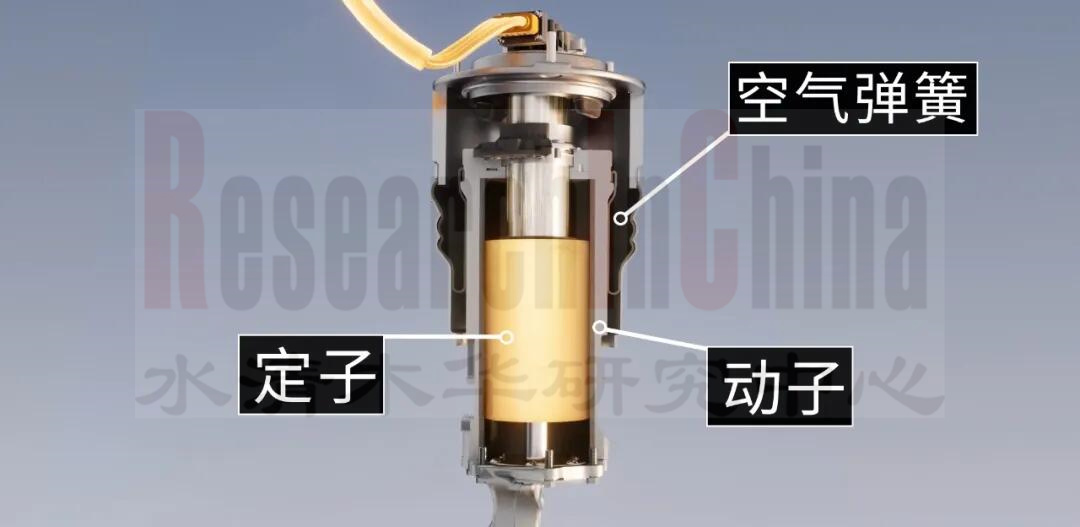

云辇Z核心部件图
电控悬架 6-1.jpg
图片来源:比亚迪

        从数据上来看,云辇-Z全链路执行时间仅为5ms,车身调节精度仅为1mm,调节速度可达到500mm/s。四个电机叠加系统峰值功率达到50kW。

        从车辆行驶表现上来看,搭载云辇Z的仰望U7主要提升点包括:

        1.车辆零百急加减速时,可实现俯仰角小于 0.5°,用户基本感受不到俯仰感

        2.过弯时能创造最大角度可达 - 2° 的负侧倾角功能,有效改善过弯时由于惯性导致的侧倾感

        3.车辆高速行驶时,途经路桥连接处,由于路面坡度变化、很容易产生抛跳,云辇-Z可以一次拉住车身,实现体感上的零抛跳跃

        4.云辇-Z还可以实现主动防御的能力,当车辆遇到侧面碰撞时,车身瞬时单侧抬升,将碰撞转移至车身强度更高区域,保障驾乘安全

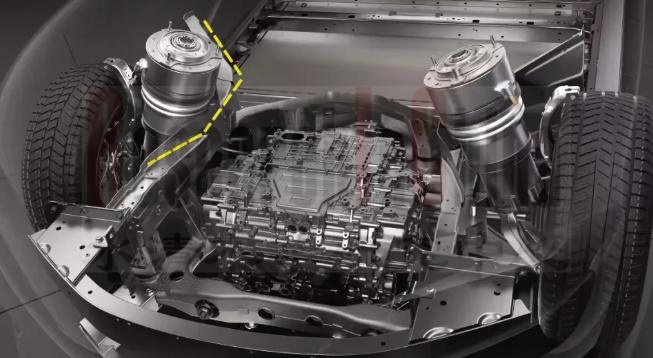

云辇Z整车布置图
电控悬架 7.jpg
来源:比亚迪

        过往一年,电控悬架在减振器、空气弹簧关键部件上的技术迭代呈现出“多点开花”的发展格局,预计未来一到两年将会有更多全主动悬架上车,进一步提高电控悬架的渗透率。

01 电控悬架产业概述
1.1 汽车悬架系统
1.2 电控悬架系统定义及分类
1.3 半主动悬架

1.4 主动悬架
空气悬架定义
空气悬架主要部件
空气悬架技术演进
空气悬架优劣势分析
空气悬架原材料及供应商情况
空气悬架主要配置车型

1.5 魔毯悬架
1.6 电控悬架对比
1.7 电控悬架主要厂商及其配套客户
1.8 电控悬架关键部件厂商及其配套客户
1.9 乘用车主机厂电动悬架应用情况

1.10 电控悬架搭载数据
CDC液力悬架装配情况:装配量、装配率
CDC液力悬架装配情况:分价格区间
CDC液力悬架装配情况:分品牌
空气悬架装配情况:装配量、装配率
空气悬架装配情况:分价格区间
空气悬架装配情况:分品牌

02 电控悬架供应商研究
2.1 大陆集团

大陆电子空气悬架
大陆电子空气供给单元:CAirs
大陆电子空气供给单元产品优势性
空气悬架阻尼器
大陆集团空气供给单元开环/闭环双方案
大陆集团针对不同类型车型的电控悬架方案
电子悬架软件方案
大陆电控悬架供给关系
大陆电控悬架系统特性与优势
大陆集团电控悬架系统组合方案
大陆集团电控悬架系统全球生产研发布局
大陆集团中国电控悬架生产线

2.2 京西智行
京西智行全球研发生产布局
京西智行中国生产布局
京西智行悬架相关产品
磁流变悬架系统
空气悬架系统
京西智行主动悬架

2.3 威巴克
2.4 采埃孚
2.5 Mando
2.6 保隆科技
2.7 孔辉科技
2.8 中鼎股份

2.9 拓普集团
拓普集团闭式空气悬架系统
拓普集团闭式空悬系统空气供给单元(ASU)
拓普集团闭式空气供给单元技术路线
开式系统与闭式系统对比
拓普集团空气悬架关键零部件研发生产能力
拓普集团空气弹簧组成
拓普集团空气悬架搭配方案
拓普集团产能规划

2.10 盖茨电子
2.11 南阳淅减
2.12 精工汽车
2.13 中科慧眼
2.14 天润工业
2.15 舍弗勒

03 电控悬架供应链研究
3.1 减振器
3.1.1 天纳克
天纳克蒙诺减振器:CVSAe
天纳克蒙诺减振器:CVSAe配套品牌及车型
天纳克蒙诺减振器:CVSA2
天纳克蒙诺减振器:CVSA2升级版
天纳克蒙诺减振器: KINETIC
天纳克可变悬挂产品线
天纳克OE方案
天纳克OE方案:减振器
天纳克OE方案:阻尼阀
天纳克OE方案:Ride Refine 技术
天纳克OE方案:Ride Refine 技术
天纳克OE方案应用案例

3.1.2 倍适登
3.1.3 LORD洛德
3.1.4 博海新材
3.1.5 科亿国际
3.1.6 纽泰格
3.1.7 正裕工业
3.1.8 其他厂商减振器

3.2 控制器
3.2.1 ClearMotion
ClearMotion1
ClearMotion1
RoadMotion
ClearMotion中国布局

3.2.2 联合电子
3.2.3 其他厂商控制器

3.3 空气供给单元
3.3.1 AMK中国

3.3.2 威伯科
空气供给单元
威伯科空压机
威伯科空压机配套案例:宝马、奔驰、雪铁龙、特斯拉 起亚、Porsche、雷诺
威伯科储气罐

3.3.3 其他厂商空气供给单元
利氪科技空气悬架电子气泵单元(ECAS)

04 国内乘用车电控悬架应用研究
4.1 比亚迪

比亚迪云辇产品矩阵
比亚迪云辇产品核心功能对比
云辇-C系统组成及其特性
云辇-A系统组成及其特性
云辇-A布置图
云辇-P(1):系统组成及其特性
云辇-P(2):主要功能
云辇-X系统组成及其特性
云辇Z(1):系统组成
云辇Z(2):云辇Z参数表现
云辇Z(3):技术解析(1)
云辇Z(3):技术解析(2)
云辇Z(3):实车效果
云辇Z 直线电机专利分析
云辇感知系统
阻尼控制技术
液压刚度控制技术
云辇控制技术
比亚迪云辇Z应用案例(1)
比亚迪云辇Z应用案例(2)
比亚迪云辇Z应用案例(3)

4.2 理想
4.3 蔚来
4.4 鸿蒙智行
4.5 凯迪拉克
4.6 吉利
4.7 红旗
4.8 小鹏
4.9 奇瑞
4.10 岚图
4.11 奔驰
4.12 宝马
4.13 奥迪

05 电控悬架产业总结及发展趋势
趋势一:在EMB、SBW未大规模应用前,悬架成为打造智能底盘差异化竞争力的关键点
趋势二
趋势三
趋势四
趋势五
趋势六
