2005-2006年手机电源管理IC产业研究报告

报告序号: 6319 字数:5.1万 报告页数:170
图表数量:160 报告语种 :中文 更新时间:06年7月
电子版(RMB):9000  纸质版(RMB):8000  英文版:USD $1800  会员价:八折

下载WORD版本简介: 2005-2006年手机电源管理IC产业研究报告简介(WORD文档)



报告摘要

  对于便携设备来说,电源管理是非常重要和关键的组件。电源管理IC通常分集成式和分离式,集成式又叫电源管理单元(PMU)。对媒体播放器来说,电源管理IC是价格仅次于主解码芯片的半导体元件。对手机来说,电源管理IC是继基频、内存后成本所占比例排名第三的半导体元件。

  手机是目前出货量最大的便携电子设备,因此手机电源管理IC市场也是最大的电源管理市场,也是众多厂家所关注的。

  对手机来说,电源管理单元是构成手机半导体平台不可或缺的关键元件,任何手机半导体平台厂家都有电源管理单元产品的技术和产品。这对中国手机半导体厂家具有非常重要的借鉴意义,中国有展讯、T3G、凯明等数家立志在手机基频领域开拓事业的厂家,这些厂家必须认识到,手机半导体尤其基频必须走平台化战略,只有平台化战略才有可能满足手机厂家快速出货、成本低廉、性能优良的要求。单单基频是不够的,电源管理单元和射频也是必须的。

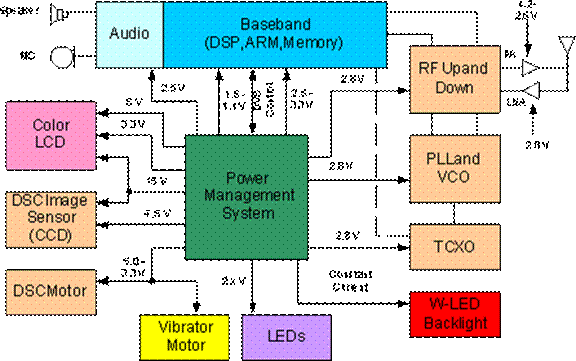

图:手机电源管理单元与手机功能模块之间连接

  手机里面各个功能模块都需要不同的电源管理元件配合。

要求

对应供电方式

射频VCO和PLL

低噪音高抑制比

线性稳压器

射频之功率放大器

适应范围宽,效率高、电流大

动态调整的DC/DC转换器

基频

最高效率

开关型降压转换器

背光白色LED

高且稳定的输出电流和电压

电荷泵或电感升压转换器

OLED显示屏

超低电源抑制比

LDO

音频放大

噪音抑制比、高功率、低电压、

LDO

闪光灯白光LED

高压、大电流

高效率开关式DC/DC

  手机里的电源管理系统可以分为以下几个系统。

  目前手机内比较热门的电源管理主要是白光LED驱动和电源管理单元。LDO的门槛虽低,但是竞争对手尤其台湾厂家已经大举进入此领域,市场空间缩小不少,加上越来越多的LDO被集成到手机电源管理单元里,因此LDO领域建议观望。DC/DC变换系统也是多被集成到电源管理单元里。不过数码相机和DV因为有马达驱动部分,因此难以集成,但是数码相机和DV的零组件采购权都基本在日本、韩国厂家手中,因此也建议观望。

  白光LED驱动部分,全球差不多有30家厂家生产白光LED驱动IC。

厂家

LED驱动方式

所在地

ARQUES

并联

台湾

三洋

并联

日本

TOREX

串联

日本

NS

串联、并联

美国

ST

串联

法国

东芝

并联

日本

沛亨

串联

台湾

NPC

串联

日本

立锜

并联、串联

台湾

美信

串联

美国

凌特

串联

美国

奥地利微电子

串联

奥地利

芯源

串联

美国

德州仪器

并联

美国

易亨

串联

台湾

安茂

串联

台湾

富晶

串联

台湾

飞兆

串联

美国

长运通

串联

大陆

INTERSIL

串联

美国

安森美

串联

美国

研诺逻辑

并联

美国

  不过手机的白光LED系统是非常有个性的系统,没有特别通用的产品。配合厂家开发集成型白光LED驱动IC,同时加上国内公司的成本优势,市场还是相当乐观的。手机的闪光灯白光LED驱动IC则需要考虑闪光灯白光LED的类型和特性,也是相对个性化的需求。也有不错的市场空间。

  手机电源管理单元方面,PMU(Power Maganement Unit)电源管理单元是将多个的DC/DC转换器(通常是2-3个),数个LDO(通常是6-14个),充电以及保护电路、电量检测集成在一起的IC。

  PMU优点:简化设计,减小元件所占PCB板面积。PMU缺点:1、支持电压上限低,由于直接连接到电池,因此面临的一个重要问题是工艺的5V直流兼容性。充满电的锂离子电池电压为4.2V,而大多数稳压开关电源都输出5V DC。对于未来的电源芯片来说,这成为主要的挑战之一,因为最新的0.18um/0.15um CMOS技术最高只能支持3.3V电压。2、使用不够灵活,某些PMU只能针对某一类型的手机,比如美信的MAX1587只能为采用Intel PXA270的手机或PDA配套使用。3、成本高,需要使用特殊工艺,所以成本比较高。

  PMU局限在那些生命周期长,单一型号出货量高的产品,如智能手机、PDA和IPOD。不过中国的手机通常都是换外观而不换主板,因此PMU的使用前途还是比较看好。

  再有就是一类针对MP3、数码相机、PMP的电源管理单元。对于比较在意体积和功耗的,且功能比较多,显示屏比较大的MP3播放机厂家来说,分离型电源管理IC不如整合型电源管理单元来的好。不过由于MP3市场竞争集中在价格上,对于体积和功耗厂家不太在意,而更在意成本,这也是为什么针对MP3播放机的电源管理单元很少。但是未来MP3的竞争朝品牌、体积、功能、性能方向走,尤其中高端MP3。因此针对MP3的电源管理IC有成长潜力,另外MP3播放机的电源管理IC相对简单,没有射频部分,设计门槛不高,易于切入。目前该市场竞争并不激烈。



正文目录

第一章、手机电源管理基础

第二章、白光LED驱动
2.1、白光LED驱动IC厂家简介
2.2、白光LED驱动IC原理简介
2.3、串联驱动白光LED实例简介

第三章、电源管理单元PMU
3.1、电源管理单元简介
3.2、平台配套型电源管理IC
3.2.1、高通
3.2.2、飞思卡尔
3.3、非平台型电源管理IC设计
3.4、非手机类电源管理IC实例简介

第四章、分离型电源管理器件
4.1、LDO简介
4.2、LDO实例分析
4.3、电感式开关电源
4.4、电容式开关电源

第五章、电源管理IC产业与市场
5.1、全球电源管理半导体市场
5.2、中国电源管理IC市场
5.3、全球电源管理IC产业
5.4、台湾电源管理IC产业

第六章、大陆电源管理IC厂家
6.1、哈尔滨圣邦微电子
6.2、深圳长运通集成电路设计公司
6.3、深圳美芯
6.4、芯源科技
6.5、西安中芯微电子
6.6、深圳明微
6.7、崇芯微电子

第七章、台湾电源管理IC厂家
7.1、立锜科技
7.2、富鼎先进
7.3、茂达电子
7.4、致新科技
7.5、沛亨半导体
7.6、崇贸科技
7.7、安茂微电子
7.8、莱迪思半导体

第八章、国外电源管理IC厂家
8.1、国家半导体(National Semiconductor)
8.2、德州仪器(Texas Instrument)
8.3、美信(Maxim)
8.4、飞兆半导体 ( FairChild Semiconductor )
8.5、安森美半导体(ON Semiconductor)
8.6、Intersil
8.7、理光(Ricoh)
8.8、意法半导体(ST)
8.9、迈瑞半导体(Micrel



部分图表目录


手机功能模块与所需电压范围
手机电源系统结构模块
手机电源管理三种基本元件典型应用图
2G与3G手机各部分耗电比例
图:最简单的白光LED驱动原理图
串联LED驱动IC设计原理图
图:MP1529应用图
RT9272应用图
TPS60230典型应用图
MAX1577Y典型应用图
MAX1577Y的内部框架图
LP3933典型应用图
LP3933详细内部框架图
STCF02典型应用图
SP6686典型应用图
LTC3215典型应用图
高通PM7500内部框架图
PM6640内部框架图
MC13783内部框架图
AS3681内部框架图
SMB113内部框架图
SMB120内部框架图
理光R5313B内部框架图
PMP功能模块图
TPS68500内部框架图
TPS65021内部框架图
德州仪器LDO产品一览
立锜RT9193典型应用图
立锜RT9193内部框架图
理光R1116内部框架图
德州仪器电感式开关电源IC产品一览
TPS6204X内部框架图
TPS6204X典型应用图
德州仪器电容式开关电源IC产品一览
TPS60110典型应用图
被动型OLED驱动示意图
主动型OLED驱动示意图
德州仪器TPS65130的典型应用图
2000-2004年电源IC市场规模统计
2004-2010年全球通讯领域模拟电源IC收入统计与预测
2004年全球10大电源IC厂家市场占有率统计
2003-2005年前3季度台湾7大电源IC供应商收入统计
2004年台湾8大电源IC设计公司产品技术结构
图:深圳明微电子公司结构图
图:APS1006、APS4070在智能手机上的应用
图 2005年立锜科技研发人员组成
图 2005年为止立锜科技专利情况
图 2004-2006 全球信息产品产量
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2003-2006财年立锜科技销售业绩
图 2003-2004财年立锜科技主要产品产量
图 2003-2004财年立锜科技产品销售量
图 2001-2004财年立锜科技研究经费变化图
图 2004年台湾主要电源管理IC设计厂商产品营收比重
图 2004财年立锜科技营收产品比重
图 2003-2004年立锜科技晶圆进货厂家比重
图 2003-2004财年富鼎先进产品产量
图 2000-2005年全球功率晶体管市场规模
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2000-2005Q3富鼎先进公司业绩
图 2003-2004财年富鼎先进销售收入产品比重
图 2003-2005H1富鼎先进主要产品销售情况
图 2003-2004财年富鼎先进销售收入客户构成
图 2003-2004财年富鼎先进原料进货构成情况
图 2003-2004财年茂达电子主要产品产量与产值
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2000-2005Q3茂达电子业绩
图 2003-2005H1茂达电子产品销售量
图 2003-2005H1茂达电子产品营收比重
图 2003-2005Q1茂达电子产品应用领域营收比重
图 2002-2004财年茂达电子主要原料供应商供货比率
图 致新员工人数变化图
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2002-2005前三季度致新科技业绩
图 2003-2004财年致新科技产品销量
图 2003-2005Q1致新科技营收产品比重
图 2003-2005前三季度致新科技营收产品应用比重
图 2003-2005财年致新科技销售收入客户比重
图 沛亨半导体人力资源结构
图 沛亨半导体研发布局变化图
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2002-2005前三季度沛亨半导体销售业绩
图 2003-2005H1沛亨半导体产品销量
图 2003-2005Q3沛亨半导体销售收入产品比重
图 2005Q1、Q3沛亨半导体销售收入产品应用领域比重
图 2002-2004财年沛亨半导体销售收入地域分布
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2004-2005年10月崇贸科技月营收变化图
图 2004年Q2-2005年Q3崇贸科技季盈余变化图
图 2002-2005财年崇贸科技业绩
图 2004-2005H1崇贸科技产品销售比重
图2002-2005前三季度崇贸科技营业收入部门比重
图 2003-2005H1崇贸科技IC编程测试设备销售量
图 2003-2005H1崇贸科技IC产品销售量
图 2002-2004财年崇贸科技外销收入地域分布
图 安茂微电子产品主要技术
图 2003-2005前三季度台湾前7大电源IC供应商业绩
图 2002-2005财年安茂微电子业绩
图 2003-2005H1安茂微电子产品销售量
图 2003-2005H1安茂微电子营业收入产品比重
图 2004财年安茂微电子营业收入市场应用比重
图 2002-2005前三季莱迪思营业业绩
图 2002-2005前三季莱迪思营业收入产品比重
图 2002-2005前三季莱迪思营业收入地域分布
国半连续5季度收入
国半连续36年毛利率统计
国半电源管理擅长领域
国半电源管理产品在三星和摩托罗拉手机上的应用
德州仪器模拟器件、DSP、其他2002-2004年收入增长幅度
德州仪器电源管理产品树图
德州仪器电源管理元件按类型数量比例
图 Maxim 2001~2005年营收及毛利率变化图
图 Maxim 2005年全球地域营收比例
图 飞兆产品在手机中的应用
图 飞兆的电源产品
图 飞兆的手机电源管理方案
图 飞兆2004年的销售及在全球市场中的位置
图 飞兆营收对照
图 飞兆的全球加工厂和销售中心
图 2002-2004年度安森美电源管理产品营收
图 安森美2004年产品分类营收状况和不同应用领域营收
图 2004年安森美地区营收情况
图 安森美2002-2004年营收和毛利率
图. Intersil 2003财年营收情况
图. 2004财年Inersil产品市场状况
图.Ricoh2001-2005年销售额及回报率
图.Ricoh2001-2005年净收入
图. 2005年理光按地区营收状况

白光LED驱动IC厂家采用驱动方式统计表
PM6640特性一览表
2002-2004年中国大陆电源管理IC销售额、销售量、平均价格
2005年上半年台湾6大电源IC设计公司产品下游应用结构
表 圣邦微电子介绍
表 圣邦微电子产品
表 深圳长运通产品
表 深圳长运通产品应用市场
表 美芯集成电路公司介绍
表 美芯产品
表 深圳南方芯源科技介绍
表 深圳南方芯源科技产品
表 西安中芯微电子介绍
表 西安中芯微电子产品
表 西安中芯微电子合作机构
表 立锜科技主要产品
表 立锜科技产品终端应用市场
表 立锜科技近年研发技术与产品
表 立锜科技主要客户
表 立锜科技主要原料供应商状况
表 富鼎先进主要业务内容
表 富鼎先进目前主要产品:
表 2004年富鼎先进原料供应情况
表 茂达电子产品列表
表 茂达电子产品应用分类
表 2002-2003茂达电子销售收入主要客户组成
表 茂达电子主要产品竞争对手
表 致新科技技术发展成果
表 致新科技产品
表 致新科技产品应用领域
表 沛亨半导体产品
表 沛亨半导体产品应用领域
表 沛亨半导体主要客户
表 崇贸科技事业群主要产品
表 崇贸科技上下游供应链
表 安茂微电子产品及应用
表 莱迪思产品
表 莱迪思ispPAC 电源管理器产品参数
表 莱迪思ispPAC 电源管理器产品特点
表 莱迪思ispPAC 电源管理器产品实现功能
